| Típus |
VPU PV I+II 3 1000 E |
| Rendelési szám |
2530520000 |
| Verzió |

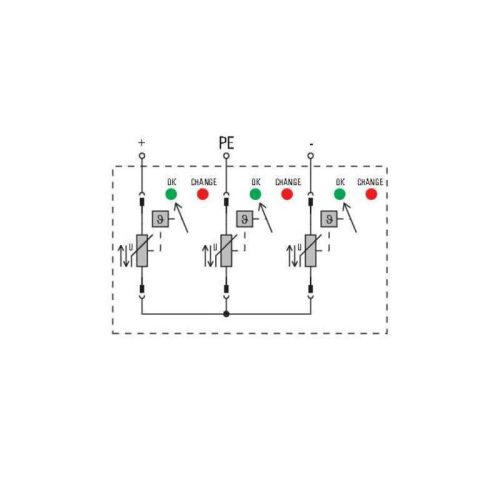

Túlfeszültség-levezető, Kisfeszültség, 1100 V, 40 kA, Iimp: 5 kA |
| Produktmerkmale - A3 |Méretek és tömegek |
| Szélesség |
54 mm |
| Szélesség (coll) |
2.126 inch |
| Magasság |
96 mm |
| Magasság (coll) |
3.7795 inch |
| Mélység |
70 mm |
| Mélység (coll) |
2.7559 inch |
| Rögzítési méret - magasság |
85 mm |
| Nettó tömeg |
442 g |
| Produktmerkmale - A4 | Hőmérsékletek |
| Páratartalom |
5 - 95% rel. humidity |
| Tárolási hőmérséklet, max. |
85 °C |
| Tárolási hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet, max. |
70 °C |
| Üzemi hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet |
-40 °C...70 °C |
| Tárolási hőmérséklet |
-40 °C...85 °C |
| Produktmerkmale - A6 |Hiba valószínűsége |
| MTBF |
45 Years |
| Produktmerkmale - PA |UL névleges adatok |
| Voltage type |
DC |
| VPR ( DC+/DC-) |
2500 V |
| VPR ( DC-/G) |
2500 V |
| Környezeti hőmérséklet (működési), max. |
85 ° C |
| Névleges feszültség, UN |
1100 V |
| SCCR |
50 kA |
| In |
20 kA |
| Kategória |
SPD TYPE 1CA |
| Rated current (UL) |
1100 V |
| Produktmerkmale - PA53 |Fotovoltaikus műszaki adatok |
| I rövidzárlati áramSCPV |
11000 A |
| Kisülési áram In (8/20 µs) |
20 kA |
| Kisülési áram, max. (8/20 µs) |
40 kA |
| Készenléti teljesítményfelvétel, PC |
< 0,2 W |
| Működési magasság a földelt fotovoltaikus rendszerben |
≤ 2000 m |
| Működési magasság földeletlen fotovoltaikus rendszerben |
< 4,000 m, see operating instructions |
| PV rendszerfeszültség, max. Ucpv |
1100 V |
| Requirements class |
I./II. típus |
| Villámimpulzus-áram |imp (10/350 µs) |
5 kA |
| Védettségi szint, Up mód (+/− , -/PE , +/PE) |
≤ 3.8 kV |
| Összes kisülési áram Itotal (10/350µs) |
6.25 kA |
| Összes kisülési áram Itotal (8/20 µs) |
65 kA |
| Produktmerkmale - PA53 |Szigetelések koordinálása EN 50178 szerint |
| Szennyezés súlyossága |
2 |
| Túlfeszültség kategória |
III |
| Produktmerkmale - PA53 |Általános adatok |
| Kivitel |
Installációs ház; 3 modulos, Insta IP 20 |
| Optikai működésjelzés |
zöld = OK; piros = meghibásodott levezető - cserélje |
| Szín |
fekete, narancssárga |
| Sín |
TS 35 |
| UL 94 éghetőségi osztály |
V-0 |
| Védelmi osztály |
IP20 |
| Produktmerkmale - PAxx |Csatlakozási adatok |
| Csatlakozás típusa |
Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás |
18 mm |
| Meghúzási nyomaték, min. |
2 Nm |
| Meghúzási nyomaték, max. |
4 Nm |
| Rögzítési tartomány, névleges csatlakozás |
16 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. |
1.5 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. |
35 mm² |
| Vezeték keresztmetszet, tömör, min. |
1.5 mm² |
| Vezeték keresztmetszet, tömör, max. |
16 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. |
1.5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. |
25 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. |
1.5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. |
25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. |
1.5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. |
35 mm² |
| Produktmerkmale - ZZ | Besorolások |
| ETIM 3.0 |
EC000941 |
| ETIM 5.0 |
EC000510 |
| ETIM 6.0 |
EC000941 |
| UNSPSC |
30-21-19-21 |
| eClass 5.1 |
27-13-08-01 |
| eClass 6.2 |
27-13-08-02 |
| eClass 7.1 |
27-14-02-01 |
| eClass 8.1 |
27-14-02-01 |
| eClass 9.0 |
27-13-08-05 |
| eClass 9.1 |
27-13-08-05 |
| Produktmerkmale - zzz | Jóváhagyások |
| ROHS |
Megfelel |
