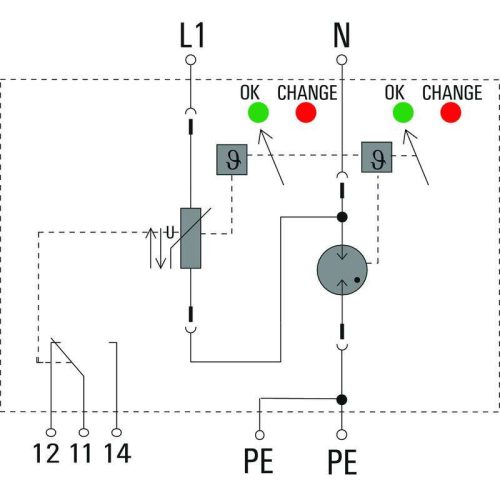

| Típus |
VPU AC I 1+1 R 300/12.5 |
| Rendelési szám |
2591490000 |
| Verzió |
Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, telekommunikációs érintkezővel, Single-phase, TN, TT, UP(L/N-PE) ≤1,5 kV |
| Produktmerkmale - A3 |Méretek és tömegek |
| Szélesség |
36 mm |
| Szélesség (coll) |
1.4173 inch |
| Magasság |
106 mm |
| Magasság (coll) |
4.1732 inch |
| Mélység |
93 mm |
| Mélység (coll) |
3.6614 inch |
| Nettó tömeg |
304 g |
| Produktmerkmale - A4 | Hőmérsékletek |
| Páratartalom |
'5 - 95% rel. humidity' |
| Tárolási hőmérséklet, max. |
85 °C |
| Tárolási hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet, max. |
85 °C |
| Üzemi hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet |
-40 °C...85 °C |
| Tárolási hőmérséklet |
-40 °C...85 °C |
| Produktmerkmale - PA |UL névleges adatok |
| Voltage type |
'AC' |
| Tanúsítvány száma (cURus) |
E354261 |
| Névleges feszültség, UN |
240 V |
| VPR (L/N-PE) |
900 V |
| VPR (N-PE) |
1200 V |
| MCOV (L/N-PE) |
300 Vac |
| MCOV (N-PE) |
305 V |
| SCCR |
150 kA |
| In |
20 kA |
| Kategória |
'SPD TYPE 1CA' |
| Produktmerkmale - PA53 | Csatlakozási adatok, távfigyelmeztetés |
| Csatlakozás típusa |
'PUSH IN' |
| Csupaszolási hossz |
8 mm |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, min. |
0.14 mm² |
| Csatlakoztatott vezeték keresztmetszete, tömör ér, max. |
1.5 mm² |
| Produktmerkmale - PA53 |IEC / EN névleges adatok |
| Biztosíték |
'250 gG @50 kA Isccr', '315 gG @25 kA Isccr' |
| Energia koordináció (≤10 m) |
'I. típus', 'II. típus', 'III. típus' |
| Feszültség típusa |
'AC' |
| Frekvenciatartomány, max. |
60 Hz |
| Frekvenciatartomány, min. |
50 Hz |
| Jelzőérintkező |
'250 V 1 A 1CO' |
| Kisfeszültségű hálózat |
'Single-phase', 'TN', 'TT' |
| Kisülési áram Imax (8/20 µs) N-PE |
'50 kA' |
| Kisülési áram Imax (8/20µs) vezeték-PE |
'50 kA' |
| Kisülési áram In (8/20 µs) N-PE |
'50 kA' |
| Kisülési áram In (8/20 µs) vezeték-PE |
'20 kA' |
| Követelmény kategória az IEC 61643-11 szerint |
'I. típus', 'II. típus' |
| Követelmény osztály az EN 61643-11 szerint |
'T1', 'T2' |
| Követőáram kioltási képesség, Ifi |
'Műszaki okok miatt nem áll rendelkezésre' |
| Max. folytonos feszültség, Uc (AC) |
'300 V' |
| Max. folytonos feszültség, Uc (N-PE) |
305 V |
| Névleges feszültség (AC) |
230 V |
| Pólusszám |
2 |
| Rövid idejű túlfeszültség (feszültségcsúcs) – TOV |
337 V |
| Rövidzárlati terhelhetőség ISCCR |
50 kA |
| Szabványok |
'IEC61643-11, EN61643-11' |
| Szivárgási áram U feszültségnéln |
1 µA |
| Villámimpulzus-áram |imp (10/350 µs) (N-PE) |
'50 kA' |
| Villámimpulzus-áram |imp(10/350 µs) |
12.5 kA |
| Válaszidő |
'≤ 25 ns', '≤ 100 ns' |
| Védelmi szint, UP (típus) |
'≤1,5 kV' |
| Védettségi szint, Up I áramnálN (N-PE) |
'≤1,5 kV' |
| Produktmerkmale - PA53 |Szigetelések koordinálása EN 50178 szerint |
| Szennyezés súlyossága |
'2' |
| Túlfeszültség kategória |
'III' |
| Produktmerkmale - PA53 |Általános adatok |
| Kivitel |
'Installációs ház; 2 modulos', 'Insta IP 20' |
| Magasság |
'≤ 4000 m' |
| Optikai működésjelzés |
'zöld = OK; piros = meghibásodott levezető - cserélje' |
| Szegmens |
'Teljesítményelosztás' |
| Szín |
'fekete', 'narancssárga', 'kék' |
| Sín |
'TS 35' |
| UL 94 éghetőségi osztály |
'V-0' |
| Változat |
'Túlfeszültség-védelem', 'telekommunikációs érintkezővel' |
| Védelmi osztály |
'IP20 felszerelt állapotban' |
| Produktmerkmale - PAxx |Csatlakozási adatok |
| Vezetékcsatlakozás-technika |
'Csavaros csatlakozás' |
| Csatlakozás típusa |
'Csavaros csatlakozás' |
| Csupaszolási hossz, névleges csatlakozás |
15 mm |
| Meghúzási nyomaték, min. |
2 Nm |
| Meghúzási nyomaték, max. |
4.5 Nm |
| Rögzítési tartomány, névleges csatlakozás |
16 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. |
4 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. |
35 mm² |
| Vezeték keresztmetszet, tömör, min. |
2.5 mm² |
| Vezeték keresztmetszet, tömör, max. |
35 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. |
2.5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. |
25 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. |
2.5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. |
25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. |
2.5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. |
35 mm² |
| Produktmerkmale - ZZ | Besorolások |
| ETIM 3.0 |
'EC000381' |
| ETIM 5.0 |
EC000510 |
| ETIM 6.0 |
EC000941 |
| UNSPSC |
'30-21-19-22' |
| eClass 5.1 |
'27-14-02-01' |
| eClass 6.2 |
27-13-08-02 |
| eClass 7.1 |
27-14-02-01 |
| eClass 8.1 |
27-14-02-01 |
| eClass 9.0 |
27-13-08-05 |
| eClass 9.1 |
27-13-08-05 |
| Produktmerkmale - zzz | Jóváhagyások |
| Jóváhagyások |
CE; CURUS; EAC; VDE |
| ROHS |
'Megfelel' |
