| Típus |

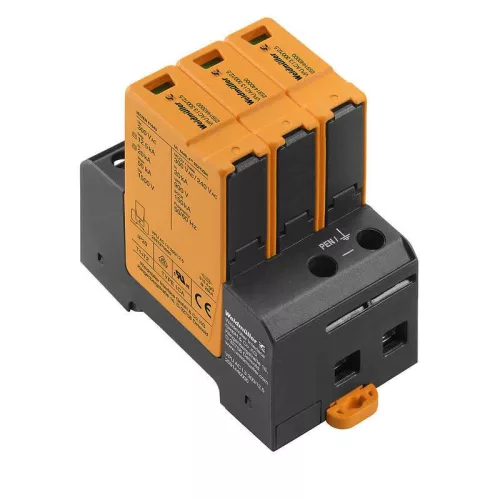

VPU AC I 3 300/12.5 |
| Rendelési szám |
2591440000 |
| Verzió |
Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-C (U0≤ 230/400 V), UP(L/N-PE) ≤1,5 kV |
| Produktmerkmale - A3 |Méretek és tömegek |
| Szélesség |
54 mm |
| Szélesség (coll) |
2.126 inch |
| Magasság |
90 mm |
| Magasság (coll) |
3.5433 inch |
| Mélység |
93 mm |
| Mélység (coll) |
3.6614 inch |
| Nettó tömeg |
510 g |
| Produktmerkmale - A4 | Hőmérsékletek |
| Páratartalom |
5 - 95% rel. humidity |
| Tárolási hőmérséklet, max. |
85 °C |
| Tárolási hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet, max. |
85 °C |
| Üzemi hőmérséklet, min. |
-40 °C |
| Üzemi hőmérséklet |
-40 °C...85 °C |
| Tárolási hőmérséklet |
-40 °C...85 °C |
| Produktmerkmale - PA |UL névleges adatok |
| Voltage type |
AC |
| Tanúsítvány száma (cURus) |
E354261 |
| Névleges feszültség, UN |
240 V |
| VPR (L/N-PE) |
900 V |
| MCOV (L/N-PE) |
300 Vac |
| SCCR |
150 kA |
| In |
20 kA |
| Kategória |
SPD TYPE 1CA |
| Produktmerkmale - PA53 |IEC / EN névleges adatok |
| Biztosíték |
250 gG @50 kA Isccr, 315 gG @25 kA Isccr |
| Energia koordináció (≤10 m) |
I. típus, II. típus, III. típus |
| Feszültség típusa |
AC |
| Frekvenciatartomány, max. |
60 Hz |
| Frekvenciatartomány, min. |
50 Hz |
| Jelzőérintkező |
Nem |
| Kisfeszültségű hálózat |
TN-C (U0≤ 230/400 V) |
| Kisülési áram Imax (8/20µs) vezeték-PE |
50 kA |
| Kisülési áram In (8/20 µs) vezeték-PE |
20 kA |
| Követelmény kategória az IEC 61643-11 szerint |
I. típus, II. típus |
| Követelmény osztály az EN 61643-11 szerint |
T1, T2 |
| Követőáram kioltási képesség, Ifi |
Műszaki okok miatt nem áll rendelkezésre |
| Max. folytonos feszültség, Uc (AC) |
300 V |
| Névleges feszültség (AC) |
230 V |
| Pólusszám |
3 |
| Rövid idejű túlfeszültség (feszültségcsúcs) – TOV |
337 V |
| Rövidzárlati terhelhetőség ISCCR |
50 kA |
| Szabványok |
IEC61643-11, EN61643-11 |
| Szivárgási áram U feszültségnéln |
0.6 mA |
| Villámimpulzus-áram |imp(10/350 µs) |
12.5 kA |
| Válaszidő |
≤ 25 ns |
| Védelmi szint, UP (típus) |
≤1,5 kV |
| Produktmerkmale - PA53 |Szigetelések koordinálása EN 50178 szerint |
| Szennyezés súlyossága |
2 |
| Túlfeszültség kategória |
III |
| Produktmerkmale - PA53 |Általános adatok |
| Kivitel |
Installációs ház; 3 modulos, Insta IP 20 |
| Magasság |
≤ 4000 m |
| Optikai működésjelzés |
zöld = OK; piros = meghibásodott levezető - cserélje |
| Szegmens |
Teljesítményelosztás |
| Szín |
narancssárga, fekete |
| Sín |
TS 35 |
| UL 94 éghetőségi osztály |
V-0 |
| Változat |
Túlfeszültség-védelem |
| Védelmi osztály |
IP20 felszerelt állapotban |
| Produktmerkmale - PAxx |Csatlakozási adatok |
| Vezetékcsatlakozás-technika |
Csavaros csatlakozás |
| Csatlakozás típusa |
Csavaros csatlakozás |
| Csupaszolási hossz, névleges csatlakozás |
15 mm |
| Meghúzási nyomaték, min. |
2 Nm |
| Meghúzási nyomaték, max. |
4.5 Nm |
| Rögzítési tartomány, névleges csatlakozás |
16 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. |
4 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. |
35 mm² |
| Vezeték keresztmetszet, tömör, min. |
2.5 mm² |
| Vezeték keresztmetszet, tömör, max. |
35 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. |
2.5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. |
25 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min. |
2.5 mm² |
| Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max. |
25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. |
2.5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. |
35 mm² |
| Produktmerkmale - ZZ | Besorolások |
| ETIM 3.0 |
EC000381 |
| ETIM 4.0 |
|
| ETIM 5.0 |
EC000510 |
| ETIM 6.0 |
EC000941 |
| UNSPSC |
30-21-19-22 |
| eClass 5.1 |
27-14-02-01 |
| eClass 6.2 |
27-13-08-02 |
| eClass 7.1 |
27-14-02-01 |
| eClass 8.1 |
27-14-02-01 |
| eClass 9.0 |
27-13-08-05 |
| eClass 9.1 |
27-13-08-05 |
| Produktmerkmale - zzz | Jóváhagyások |
| Jóváhagyások |
CE; CURUS; EAC; VDE |
| ROHS |
Megfelel |
